概述

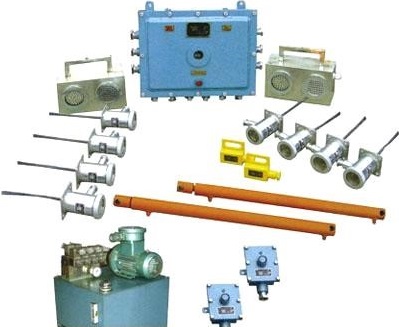

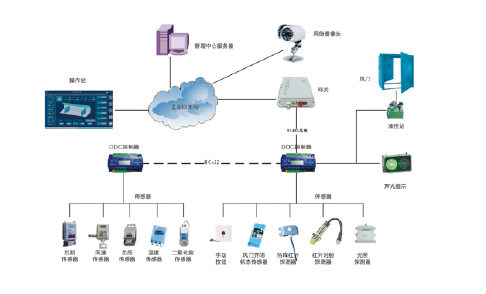

礦用遠程監控自動風門是自動風門的升級換代產品,自動控制,地面遠程監控。風門主機采用西門子S7-200PLC,具有遠程監控功能,數據通過井下通訊總線和以太環網上傳至生產調度室上位機進行監控,在地面上可以開關風門,另外在兩道風門的入口安裝了高清攝像頭,在井上遠程控制開關風門時能看到風門開關的實時狀態。
主要特點
礦用風門控制用電控裝置可以集成監測設備(例如風速、風壓、溫度傳感器、驅動裝置和監控軟件、實現手動、半自動和全自動開關控制。

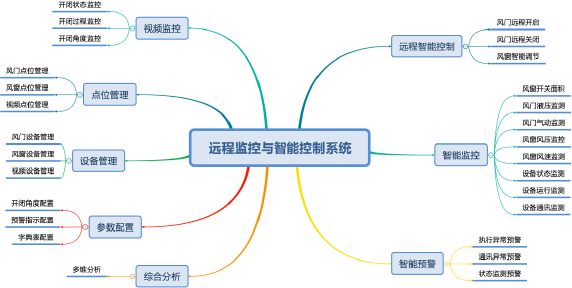

集成監測設備和控制器,可以進行就地監測、控制、狀態切換、初始化、故障診斷和報警,提供第三方監測接口,遠程自動監測和控制。
基本功能
報警顯示功能:具備LED顯示和語音報警兩種方式,車輛和行人通過時,可發出語音提示聲音和LED字幕顯示。
主機觸摸屏顯示:實時顯示傳感器和風門工作狀態。
閉鎖功能:在車輛、行人需要通過時,確認風門關閉的情況下,打開通行側的風門,通過后關閉風門,再打開另外一道風門,保證同一時刻最多只有一道風門開啟。
防夾人功能:在關門的過程中檢測到有人或者礦車尚未完全通過風門時,主控會控制風門反向打開到位,延時一段時間再控制風門關閉;裝置具有傳感器檢測到位及開啟關閉時間兩種模式,開啟、關閉依據傳感器信號及時間進行控制,接收到到位傳感器信號后控制停止;風門到位信號出現故障,運行時間到達后控制風門到位停止,保障風門可靠運行;
閉鎖功能:兩道風門之間具備閉鎖功能,同一時間內只能開啟一道風門。
自動復位功能:啟動風門時,PLC掃描完成初始化復位任務,保證風門處于關閉狀態;風門開啟后,由于各種原因風門未關閉時,裝置根據現場設定時間,自動控制風門關閉,確保井下通風系統正常運行。
手動功能:每道門內外兩側各有一個本安型控制按鈕,通過按鈕可以操控實現風門開、關。
斷電開啟功能:遇停電、電氣故障或供電系統檢修時,控制系統斷電自動泄壓,可以人為輕松推動風門開啟,保證車輛、行人通過。
技術參數
主機型號:KXB-5/1140(660)F
輸入輸出信號電源:DC24V
工作電壓:1140V/660V/127VAC
壓縮空氣壓力:0.3MPA-0.8MPA
